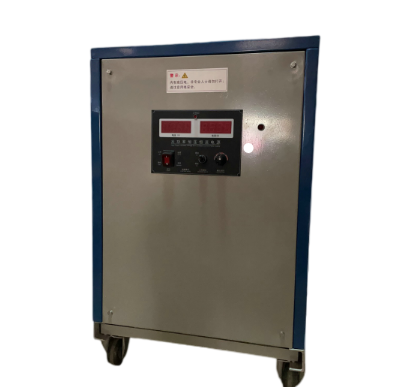

1000A 30V高频开关电源（HTK301000D）

1000A 30V高频开关电源（HTK301000D）


• 用途及型号含义：

• HTK系列高频开关电源采用国际先进的桥式变流技术及PWM恒频脉宽调制技术，性能卓越，广泛应用于电镀、通讯、电力、蓄电池充电、直流电机调速等需要高品质直流电源的场所，特别适合于贵金属电镀、印制线路板制作等。

二、技术参数与特点：

1. 主要技术参数：

• 电压调节范围： 0 - 30额定值V；
• 电流调节范围： 0 - 1000额定值A；
• 输入交流电源:380V±10%、50-60Hz；
• 稳压、稳流的控制精度为±1%；
• 冷却方式：强迫风冷或水冷；
• 运行条件：稳压/稳流状态下运行；
• 负载等级为“I”，即100%额定电流连续工作。

1. 产品特点：

• 主变压器采用高导磁率的磁芯材料，合理的结构设计，比可控硅整流器节能20%左右。

• 具有自动稳压限流、稳流限压的功能,输出电压、电流连续可调。
1. 稳压限流功能：整流器在该状态下工作时，若负载变化，则呈现电压稳定、电流随负载变化而变化。当电流达到或将超过额定电流时，自动处于限流状态，即最大电流不超过额定电流，电压则下降。
2. 稳流限压功能：整流器在该状态下工作时，若负载变化，则呈现电流稳定、电压随负载变化而变化。当电压达到或将超过额定电压时，自动处于限压状态，即最大电压不超过额定电压，电流则下降。

• 具有高可靠的过流、短路保护功能。

当负载电流超过额定值的50%时，整流器将自动封锁输出脉冲，动作时间10ms并保持到设备正常，并重新启动。

• 具有欠压、缺相保护功能

当三相电源线出现欠压、缺相时，整流器将自动封锁输出脉冲，动作时间10ms并保持到三相电源电压正常，重新启动。

• 本产品设有远程控制箱或配供多台设备使用的计算机集中监控系统（需在订货时说明）。

• 主变压器采用两次真空浸漆或热浸漆、烘干。

• 集成控制板具有多重保护措施，是一块新颖抗干扰强的集成控制电路，性能先进，输出波形好，运行可靠，调试方便。

1. 具有软启动功能，防止大电流冲击，延长设备寿命，保证了镀层或氧化膜的质量。

采用计算机标准化设计，整机结构合理，控制线路密封防腐设计，体积小、重量轻，装卸方便，便于安装维修，箱体采用喷塑处理，局部采取塑料件结构，既防
