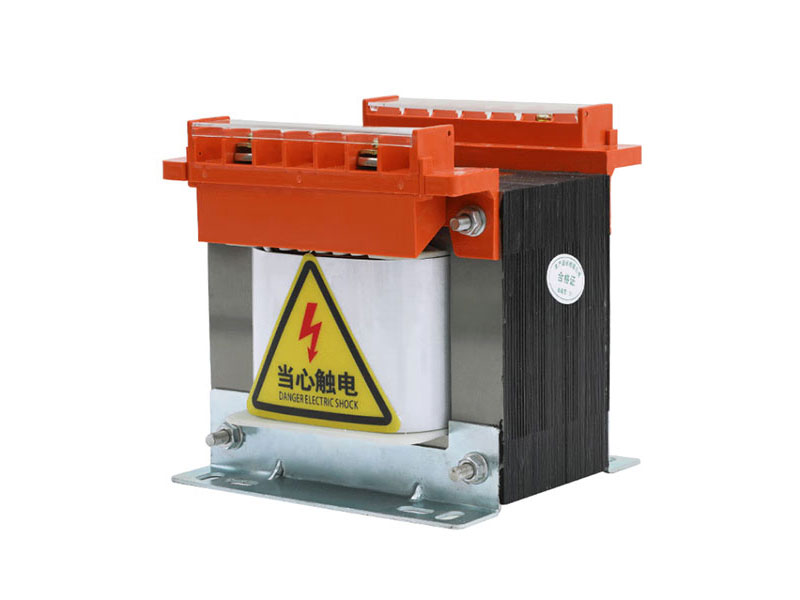

DG单相隔离变压器
- 产品别名:隔离变压器
- 可选型号:DG
- 产品价格:点击查看最新价格
- 实用场景:DG系列单相干式隔离变压器广泛适用于交流 50/60HZ ，输入和输出电压不超过 1000V 的机房、医院、工厂、通信基站等各种供电场合。
产品详情
产品概述
DG系列单相隔离变压器是种安全、保护隔离变压器。本公司采用先进的制作工艺，并有进口绕线机和全套真空压力浸漆设备，绕组采用脱胎整列绕制方法，变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品符合VI)E0550、IEC439、JB5555、GB5226等国际和国家标准。
DG系列单相干式隔离变压器广泛适用于交流 50/60HZ ，输入和输出电压不超过 1000V 的机房、医院、工厂、通信基站等各种供电场合。产品的各种输入和输出电压、联接组别、抽头线组容量的分配，均可根据用户的要求进行精心的设计与制造。
主要作用
1. 隔离静电
2. 隔离负载漏电干扰电流
3. 输入输出1：1电气隔离
4. 克服中心点漂移，改善供电不平衡
5 .防浪涌冲击及滤波功能
6. 输出安全电压，防止漏电开关跳闸断电
技术参数
| 名称 | 单相干式隔离变压器（F级） |
| 型号 | DG（1一100KVA） |
| 输出 | 0-1000V可选择（客户指定） |
| 温升 | 155摄氏度（含环境温度） |
| 耐压 | 3000V无击穿 |
| 噪音 | < 60db(一米以外) |
使用环境
|
1、 环境温度：-15℃—+40℃ 2、 海拔高度：<1000m 3 、相对湿度：<90% 4、 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸和腐蚀性介质。 5 、凡不符合上述规定的特殊使用条件，应由使用单位和我厂协商确定。 |
技术特征
|
1、输入电压：额定电压±10% 2、输出电压：额定电压+5%（容载） 3、效率：≥95% 4、波形失真：无附加波形失真 5、功能：具有输入电压、输出电压、电流等指示 6、保护：具有过流保护 7、可长期连续长期无人值守工作 8、绝缘电阻：≥50MΩ 9、电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象 10、过载能力：二倍的额定电流，维持一分钟。 |
型号规格
| 容量(KVA) |
外形尺寸 长×宽×高(mm) | 安装尺寸(mm) |
外壳尺寸 长×宽×高(mm) | 净重(Kg) |
| DG-1 | 150×150×145 | 130×125 | 250×250×245 | 8 |
| DG-2 | 192×205×210 | 150×165 | 292×305×310 | 14 |
| DG-3 | 192×225×220 | 175×165 | 292×325×320 | 22 |
| DG-4 | 230×230×250 | 170×203 | 330×330×350 | 27 |
| DG-5 | 230×250×250 | 190×203 | 380×400×400 | 31 |
| DG-8 | 290×245×305 | 160×252 | 440×395×455 | 40 |
| DG-10 | 290×260×305 | 175×252 | 440×410×455 | 45 |
| DG-15 | 360×270×450 | 130×265 | 510×420×600 | 65 |
| DG-20 | 360×290×450 | 155×265 | 510×440×600 | 80 |
| DG-25 | 380×290×500 | 160×270 | 530×440×650 | 100 |
| DG-30 | 400×300×500 | 165×270 | 550×450×650 | 120 |
| DG-40 | 450×320×550 | 175×290 | 600×470×700 | 160 |
| DG-50 | 500×330×600 | 190×320 | 650×480×750 | 210 |
