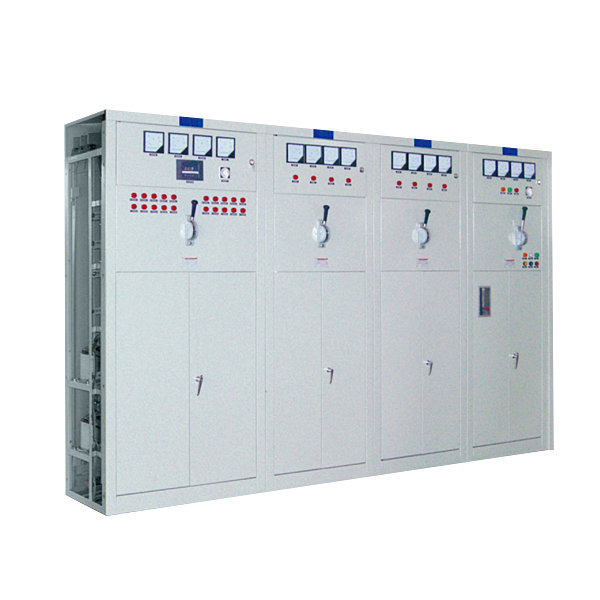

PGL1、2型交流低压配电屏
- 产品别名:交流低压配电屏
- 可选型号:PGL
- 产品价格:点击查看最新价格
- 实用场景:结构合理，电路配置安全，防护性能好，分断能力高，动热稳定性好，运行安全可靠等优点，是新一代低压开关设备，电网改造首选产品。
产品详情
产品概述：
PGL1、2型交流低压配电屏适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压不超过交流380V低压配电系统中作为动力、配电、照明之用。本产品技术性能符合GB7251和GB4720标准。
使用环境：
● 周围空气温度不高于+40度，不低于-5度，24小时内的平均温度不得高于+35度。
● 空气清洁，相对湿度在最高温度为40度时不超过50%，在温度较低时，允许有较高相对湿度。例如：+20度时为90%
● 海拔高度不超过2000m
● 安装倾斜度不超过5度
● 无剧烈震动和冲击的地方及不足以腐蚀电器元件的场所。
设计优点：
PGL1、2型交流低压配电屏具有结构合理，电路配置安全，防护性能好，分断能力高，动热稳定性好，运行安全可靠等优点，是新一代低压开关设备，电网改造首选产品。
● 该产品每一个主电路方案对应一个或数个辅助电路方案。使用户在选取主电路方案后，可很方便地从对应的辅助电路方案中选取合适的电气原理图，从而减轻了用户的设计工作量，提高了工作效率。
● 取消了多回路小电动机控制方案，使主电路方案更加简洁合理。有关多回路小电动机的控制方案，建议选取动力箱系列产品。
● 本产品屏宽尺寸分400、600、800、1000mm四种，每一屏可作为一独立单元，也能以屏为单元组合成各种不同方案，以便用户选用。
技术参数：
● 额定绝缘电压为500V。
● 主电路额定工作电压为交流380V。
● 辅助电路的额定工作电压为交流220V，380V，直流110V，220V。
● PGL1型：额定分断能力为15KA（有效值）；PGL2型，额定分断能力为30KA（有效值）。
